風機盤管技術描述

風機盤管執行標準

GB/T19232-2003     《風機盤管機組》

JB9063-1999        《房間風機盤管空調器安全要求》

ZBJ72.027.1-89      《柜式風機盤管機組型號與基本參數》

ZBJ72.027.2-89      《柜式風機盤管機組技術條件》

ZBJ72.027.3-89      《柜式風機盤管機組性能試驗方法》

JB4292             《盤管技術條件》

并經壓縮機制冷設備質量監督檢驗中心檢驗，各項指標均達到標準要求。

（1）換熱器

采用空調優質銅管套鋁翅片工藝，整體漲管一次完成，管片結合緊密，傳熱效率高；銅管常規規格φ7×0.3,鋁翅片厚度0.12mm,翅片間距為1.4/2.0mm，翅片為表面波紋片，換熱效率高，運行維護、清潔方便。

翅片沖孔為雙翻邊，保證片間距均勻，考慮風阻、水阻、風機電機功率、換熱面積等因素，通過計算機輔助優化設計，使片間距達到更優值，同時在保證換熱量指標的前提下，水阻最小。

鋁翅片采用浸水膜表面處理的鋁翅片，使其表面防腐處理，并使冷凝水順暢流下，在高濕度地區使用除濕效果好。

換熱器的常規氣密檢測壓力為2.0MPa,運行工作壓力為1.6MPa.

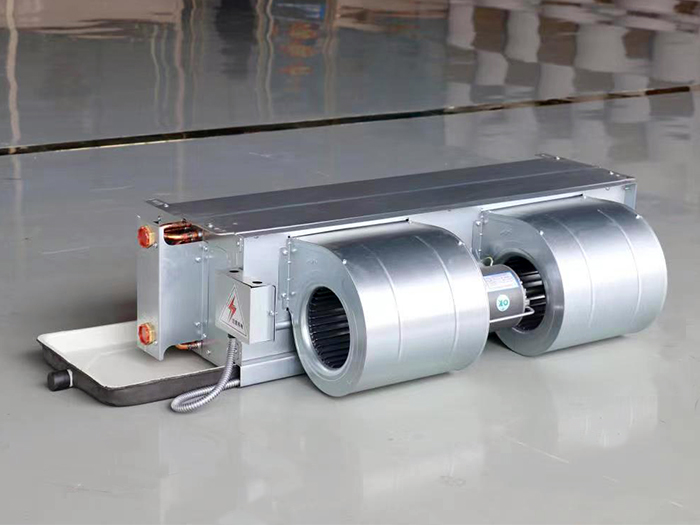

 (2)風機：

風機葉輪為雙進風、離心式金屬葉輪，其所用材料為優質冷扎板，葉輪加工成型后整體鍍鋅；葉輪經過嚴格的動平衡檢測，確保其優良的氣動性能，將氣動噪聲降至更低，

風機渦殼為整體咬口成型，材料為鍍鋅鋼板，渦殼內表面光滑無漏風，改善了風機氣動性能，降低了噪聲。

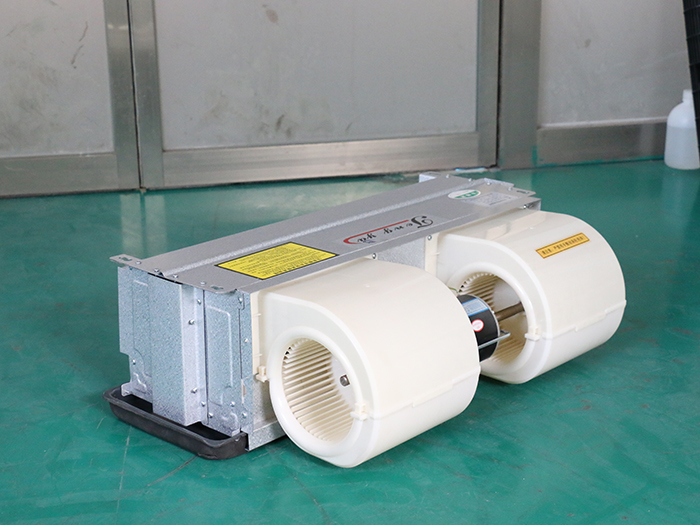

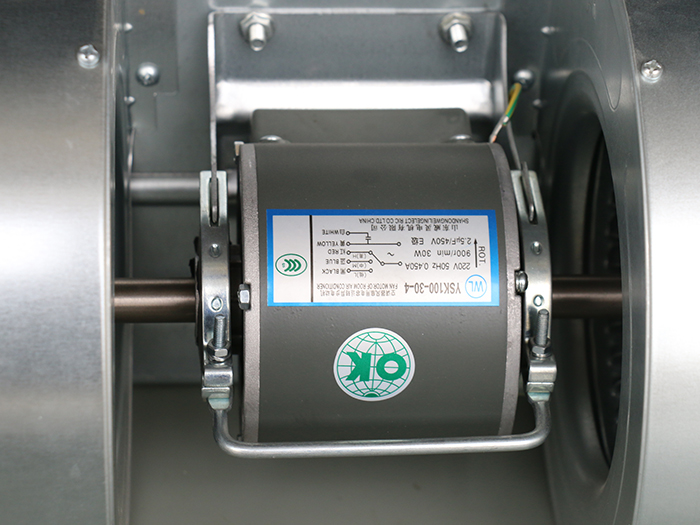

風機電機為低噪聲單項電容式三速電機，采用優質冷軋無取向硅鋼片，自帶絕緣層，絕緣等級E級，防護等級IP20等級，電磁動力轉換效率高；電機線圈內置熱保護敏感元件，過熱自動保護，防止燒電機；電機軸承已加注好耐高溫潤滑脂，免維護。

（3）水盤：

采用優質冷軋鋼板整體拉伸，表面噴塑，外貼阻燃型聚乙烯保溫層，在高濕度地區使用，可根據用戶需要加長凝水盤。

（4）機組殼體：

暗裝產品采用優質鍍鋅鋼板，厚度1.0mm，明裝產品采用優質冷軋鋼板，外表噴塑，機組內與冷水、冷風接觸處，粘貼阻燃型聚乙烯保溫層，有效的防止冷橋和凝露發生。

（5）安全性能：

機組的電機導線采用金屬軟管保護，潮氣難以進入；機組的高低壓啟動、高壓抗電強度、絕緣電阻、泄露電流等均符合安全標準JB-J72-018的規定。

檢測手段：

●全按照GB19232-2003《風機盤管機組》標準建造的風機盤管、空氣幕測試室；

●完全按照GB9068-88《采暖通風與空氣調節設備噪聲功率級的測定——工程法》標準建造的噪聲測試室；

●按照GB19232-2003《風機盤管機組》、JB4292《盤管技術條件》標準，在流水裝配線上設置的機組電氣安全測試臺。

●全按照GB50243-2002《通風空調工程施工及驗收規范》標準進行施工與驗收。

風機盤管配置表

選用要點

1. 機組選用主要控制參數額定風量、出口靜壓、輸入功率、額定供冷量、額定供熱量、噪聲、水阻等。

2. 風機盤管機組送風量約為250~2500m/h，出口靜壓小于100Pa（出口靜壓大于30Pa為高靜壓型）。

3. 選用機組規格應由房間冷、熱負荷以及空氣的熱濕比等因素確定：

1) 當新風與房間空氣參數等焓時，風機盤管機組僅負擔圍護結構和房間內部產生的冷、熱負荷；

2) 當新風焓值大于或小于房間空氣焓值時，風機盤管機組應加上或扣除部分新風冷、熱負荷；

3) 當新風的含濕量低于房間空氣含濕量、可全部負擔房間濕負荷時，風機盤管可僅負擔房間顯熱負荷，宜按干工況配置；

4) 當房間顯熱負荷占有較大比重時，應通過顯熱平衡計算，校核風機盤管機組的風量。

4. 機組在轉速下的基本規格應符合表1和表2的規定。
