風機盤管技術描述

風機盤管執行標準

GB/T19232-2003     《風機盤管機組》

JB9063-1999        《房間風機盤管空調器安全要求》

ZBJ72.027.1-89      《柜式風機盤管機組型號與基本參數》

ZBJ72.027.2-89      《柜式風機盤管機組技術條件》

ZBJ72.027.3-89      《柜式風機盤管機組性能試驗方法》

JB4292             《盤管技術條件》

并經壓縮機制冷設備質量監督檢驗中心檢驗，各項指標均達到標準要求。

（1）換熱器

采用空調優質銅管套鋁翅片工藝，整體漲管一次完成，管片結合緊密，傳熱效率高；銅管常規規格φ7×0.3,鋁翅片厚度0.12mm,翅片間距為1.4/2.0mm，翅片為表面波紋片，換熱效率高，運行維護、清潔方便。

翅片沖孔為雙翻邊，保證片間距均勻，考慮風阻、水阻、風機電機功率、換熱面積等因素，通過計算機輔助優化設計，使片間距達到更優值，同時在保證換熱量指標的前提下，水阻最小。

鋁翅片采用浸水膜表面處理的鋁翅片，使其表面防腐處理，并使冷凝水順暢流下，在高濕度地區使用除濕效果好。

換熱器的常規氣密檢測壓力為2.0MPa,運行工作壓力為1.6MPa.

 (2)風機：

風機葉輪為雙進風、離心式金屬葉輪，其所用材料為優質冷扎板，葉輪加工成型后整體鍍鋅；葉輪經過嚴格的動平衡檢測，確保其優良的氣動性能，將氣動噪聲降至更低，

風機渦殼為整體咬口成型，材料為鍍鋅鋼板，渦殼內表面光滑無漏風，改善了風機氣動性能，降低了噪聲。

風機電機為低噪聲單項電容式三速電機，采用優質冷軋無取向硅鋼片，自帶絕緣層，絕緣等級E級，防護等級IP20等級，電磁動力轉換效率高；電機線圈內置熱保護敏感元件，過熱自動保護，防止燒電機；電機軸承已加注好耐高溫潤滑脂，免維護。

（3）水盤：

采用優質冷軋鋼板整體拉伸，表面噴塑，外貼阻燃型聚乙烯保溫層，在高濕度地區使用，可根據用戶需要加長凝水盤。

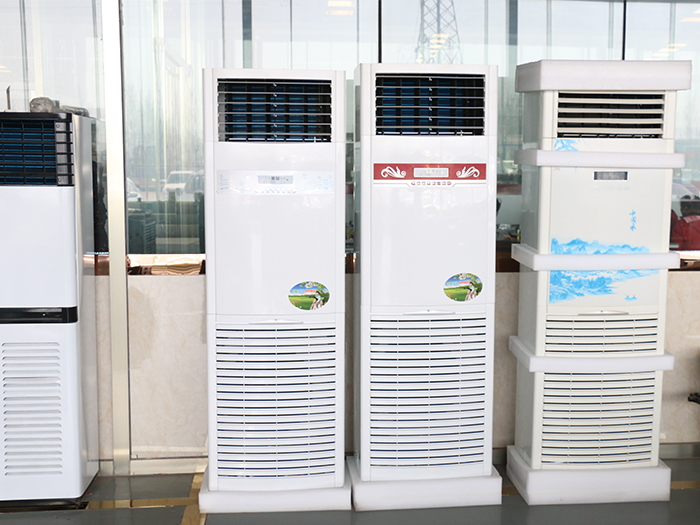

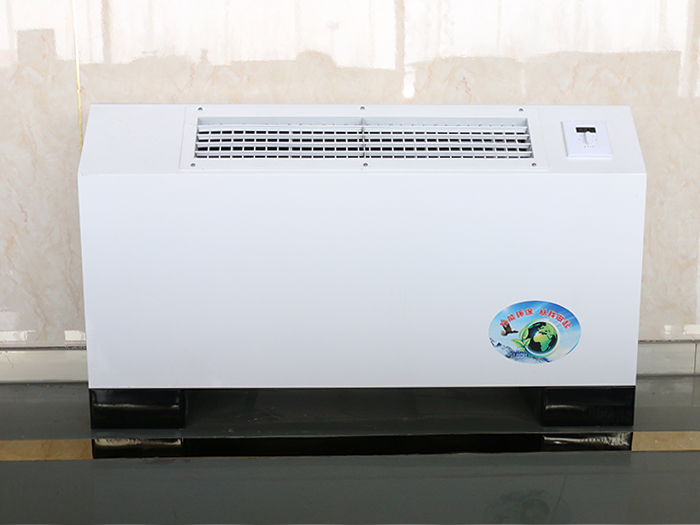

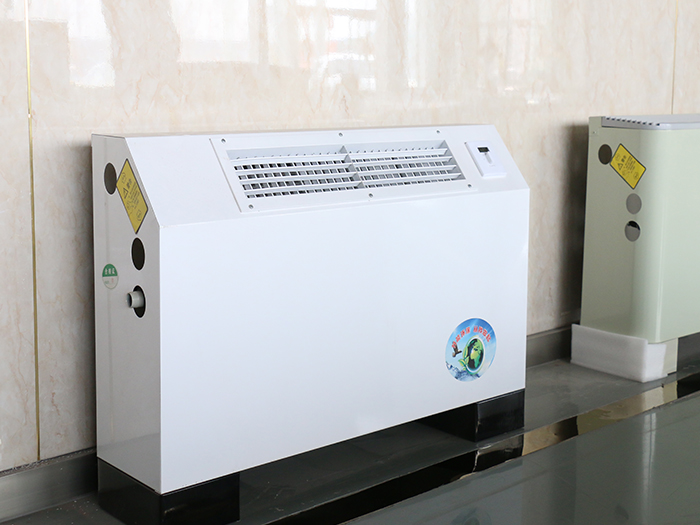

（4）機組殼體：

暗裝產品采用優質鍍鋅鋼板，厚度1.0mm，明裝產品采用優質冷軋鋼板，外表噴塑，機組內與冷水、冷風接觸處，粘貼阻燃型聚乙烯保溫層，有效的防止冷橋和凝露發生。

（5）安全性能：

機組的電機導線采用金屬軟管保護，潮氣難以進入；機組的高低壓啟動、高壓抗電強度、絕緣電阻、泄露電流等均符合安全標準JB-J72-018的規定。

檢測手段：

●全按照GB19232-2003《風機盤管機組》標準建造的風機盤管、空氣幕測試室；

●完全按照GB9068-88《采暖通風與空氣調節設備噪聲功率級的測定——工程法》標準建造的噪聲測試室；

●按照GB19232-2003《風機盤管機組》、JB4292《盤管技術條件》標準，在流水裝配線上設置的機組電氣安全測試臺。

●全按照GB50243-2002《通風空調工程施工及驗收規范》標準進行施工與驗收。

風機盤管配置表

機組特點

1，采用獨特的雙曲開窗翅片及叉排式換熱銅管，充分強化氣流擾動。調整翅片距離優化管路設計，全面提升盤管換熱效率。

2，依據風機性能曲線，優化電機結構，使風機與電機的性能曲線相一致。更大限度減少風機負荷發生變化時風量的變化量。

3，單體式鍛壓成型的黃銅分、集水器，使冷凍水進出盤管分配更均勻，水流阻力更小，充分發揮換熱器的全部效率，大大降低水系統的水流阻力。

4，凝水盤排水口的優化設計，更大限度排出機組運行時產生的冷凝水，大大減低細菌和微生物的滋生。

5，在機組上加設TiO2殺菌器（選配件），可以大量殺死空氣中的細菌和病毒，全面提升空氣品質。

6，機組外殼箱體采用高強度優質電鍍鋅鋼板沖壓折彎成型，防腐能力強。頂板內壁壓貼一次熱壓成型PE保溫棉，杜絕冷橋現象出現。水盤底部包裹一次熱壓成型PE保溫棉，貼附牢固，防止二次冷凝現象出現。

7，單相三速永磁電容型異步電動機作為機組重要動力驅動部件。電機中心轉軸均以調質經嚴格的表面鍍鉻防腐處理，防銹耐磨。配以高精度潤滑日本NSK含油漆滾動封閉軸承，以保證高效率及超低噪聲要求。

8，啟動電容完全封閉在金屬殼體內，并與電機殼體一體設計，電機的外接引線以金屬軟管穿套，符合國際消防安全標準。

9，加長型冷凝水盤設計，使外接管道閥門接頭均在冷凝水盤保護內，確保無冷凝水泄出。

10，雙進風前傾機翼型離心式鍍鋅鋼板質風輪，經嚴格的動、靜平衡調驗，經處理的空氣以流線型傳送，減少渦旋氣流的產生，大大降低了氣流摩擦時產生的噪聲，機組運行更平穩、寧靜。

11，蝸殼的端板和導流板用齒合方式連接，克服了點焊連接漏風、易生銹的缺點。

12，機組出廠前均經過嚴格的運轉、耐壓和絕緣測試，電機接線端子全部置于專用電器盒內，確保機組運行時更安全。

13，每臺換熱器均進過2.8Mpa的高壓水檢漏及嚴格的耐壓氣密性試驗，機組允許更大工作壓力1.6Mpa,以保證每臺機組的運行性能和品質
